NOTE - বাইনারি অ্যাডার- Binary Adder
বাইনারি অ্যাডার কী?
যে অ্যাডার দুটি বাইনারি সংখ্যা যোগ করতে পারে তাকে বাইনারি অ্যাডার বলে। বাইনারি অ্যাডার দুই প্রকার। যথা-- প্যারালাল বাইনারি অ্যাডার
- সিরিয়াল বাইনারি অ্যাডার

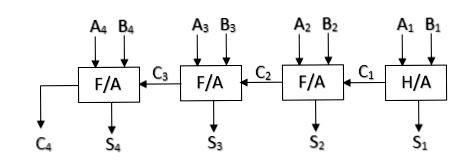

- প্রথম বিটের জন্য একটি হাফ অ্যাডার ব্যবহার করা হয় A1 এবং B1 যোগ করার জন্য।
- বাকি তিনটি বিটের জন্য তিনটি ফুল অ্যাডার ব্যবহার করা হয়, যেখানে প্রতিটি অ্যাডার আগের বিটের ক্যারি যোগ করে A2, A3, A4 এবং B2, B3, B4 এর সঙ্গে যোগফল বের করে।
চিত্রঃ 4-বিট বাইনারি প্যারালাল অ্যাডার

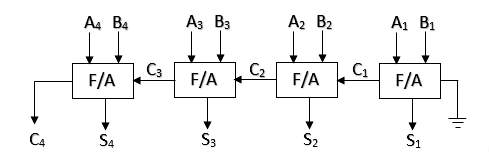

শুধুমাত্র ফুল অ্যাডার ব্যবহার করে:

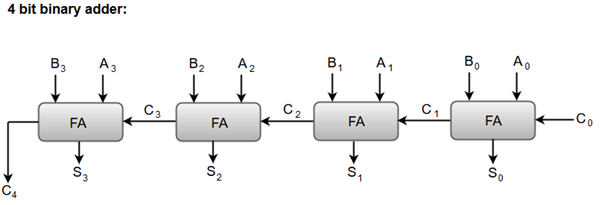

চিত্রঃ 4-বিট বাইনারি প্যারালাল অ্যাডার

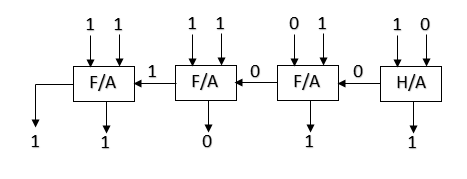

১: বাইনারি অ্যাডার সার্কিটের সাহায্যে 1101 এবং 1110 যোগ।
উদাহরণ-2: বাইনারি অ্যাডার সার্কিটের সাহায্যে 111 এবং 101 যোগ কর।
উদাহরণ-3: বাইনারি অ্যাডার সার্কিটের সাহায্যে 11011 এবং 11101 যোগ কর।VIDEO - ফ্লিপ-ফ্লপ - Flip-Flop
No Content
NOTE - ফ্লিপ-ফ্লপ - Flip-Flop
ফ্লিপ-ফ্লপ (Flip-Flop) ডিজিটাল ইলেকট্রনিক্সের একটি গুরুত্বপূর্ণ সার্কিট, যা প্রধানত স্টোরেজ এলিমেন্ট হিসেবে ব্যবহৃত হয়। এটি একটি বাইনারি ডিভাইস যা একটি বিট (0 বা 1) তথ্য সংরক্ষণ করতে পারে। ফ্লিপ-ফ্লপ সার্কিট দুইটি স্থিতিস্থাপক অবস্থা ধারণ করতে পারে, অর্থাৎ এটি একবার অবস্থান পরিবর্তন করলে সেটি সেই অবস্থানে থাকে যতক্ষণ না অন্য কোনো সংকেত দেওয়া হয়।
2. D Flip-Flop (Data/Delay)
D ফ্লিপ-ফ্লপে একটি ইনপুট থাকে - D (Data)। ক্লক পালস প্রাপ্তির সাথে সাথে এটি D ইনপুটের মানটি আউটপুটে সরবরাহ করে।
ফ্লিপ-ফ্লপ এর ধরনসমূহ:
1. SR Flip-Flop (Set-Reset) SR ফ্লিপ-ফ্লপে দুটি ইনপুট থাকে - S (Set) এবং R (Reset)। S সক্রিয় করলে আউটপুট 1 হয়, এবং R সক্রিয় করলে আউটপুট 0 হয়।
2. D Flip-Flop (Data/Delay)
D ফ্লিপ-ফ্লপে একটি ইনপুট থাকে - D (Data)। ক্লক পালস প্রাপ্তির সাথে সাথে এটি D ইনপুটের মানটি আউটপুটে সরবরাহ করে।
3. JK Flip-Flop
JK ফ্লিপ-ফ্লপে দুটি ইনপুট থাকে - J এবং K। এটি SR ফ্লিপ-ফ্লপের মতোই কাজ করে, কিন্তু এখানে J এবং K উভয় সক্রিয় হলে আউটপুটটি টগল (অবস্থান পরিবর্তন) করে।
4. T Flip-Flop (Toggle)
T ফ্লিপ-ফ্লপে একটি ইনপুট থাকে - T। T সক্রিয় থাকলে আউটপুট প্রতি ক্লক পালসে অবস্থান পরিবর্তন করে।
4. T Flip-Flop (Toggle)
T ফ্লিপ-ফ্লপে একটি ইনপুট থাকে - T। T সক্রিয় থাকলে আউটপুট প্রতি ক্লক পালসে অবস্থান পরিবর্তন করে।
ফ্লিপ-ফ্লপ এর ব্যবহার
ফ্লিপ-ফ্লপ ব্যবহার করা হয় বিভিন্ন ডিজিটাল ডিভাইস এবং সার্কিটে, যেমন:- কাউন্টার
- রেজিস্টার
- মেমোরি স্টোরেজ ডিভাইস
- ঘড়ি সংকেত বিভাগে
- ক্রমিক এবং সমান্তরাল ডেটা ট্রান্সফারে
ক্লক পালস এবং ফ্লিপ-ফ্লপ
ফ্লিপ-ফ্লপ এর কার্যকরীতা নির্ভর করে ক্লক পালসের উপর। প্রতিটি ক্লক পালসে ফ্লিপ-ফ্লপের ইনপুটের মান অনুযায়ী আউটপুট পরিবর্তন হয়।VIDEO - কাউন্টার - Counter
No Content
TEXT - কাউন্টার - Counter
কাউন্টার (Counter) হল একটি ডিজিটাল ডিভাইস, যা ক্রমানুসারে সংখ্যা বা ইভেন্ট গণনা করে। এটি মূলত ফ্লিপ-ফ্লপের সমন্বয়ে গঠিত এবং বিভিন্ন প্যাটার্নে (যেমন 0, 1, 2... বা 3, 2, 1...) সংখ্যা বৃদ্ধি বা হ্রাস করতে পারে।
কাউন্টারের ধরন:
- অ্যাসিঙ্ক্রোনাস (Asynchronous): প্রতিটি ফ্লিপ-ফ্লপ ভিন্ন ক্লক পালস পায়, যা তুলনামূলক ধীর।
- সিঙ্ক্রোনাস (Synchronous): সব ফ্লিপ-ফ্লপ একই ক্লক পালস পায়, তাই দ্রুত কাজ করে।
প্রধান উপ-ধরন:
- আপ কাউন্টার: সংখ্যা বৃদ্ধি করে।
- ডাউন কাউন্টার: সংখ্যা হ্রাস করে।
- আপ-ডাউন কাউন্টার: উভয় দিকেই গণনা করতে পারে।
ব্যবহার:
কাউন্টার ডিজিটাল ঘড়ি, ইভেন্ট ট্র্যাকিং, ক্যালকুলেটর, এবং অন্যান্য ইলেকট্রনিক ডিভাইসে গণনা ও ট্র্যাকিংয়ের জন্য ব্যবহৃত হয়।TEXT - রেজিস্টার - Register
No Content
VIDEO - MCQ বহুনির্বাচনি
No Content
জ্ঞানমূলক ও অনুধাবন
ডিকোডার কী?
ডিকোডার এক ধরনের ডিজিটাল সার্কিট বর্তনী, যা ডিজিটাল সিস্টেমের বোধগম্য কোডকে মানুষের বোধগম্য ফরম্যাটে রূপান্তরিত করে।
বাইনারি অ্যাডার কী?
যে অ্যাডার দুটি/তিনটি বাইনারি বিট যোগ করতে পারে,যোগ করার ফলে Sum এবং Carry পাওয়া যায়, তাকে বাইনারি অ্যাডার বলে।
রেজিস্টার কী?
রেজিস্টার হলো এক প্রকার মেমোরি ডিভাইস, যা কতগুলো বিটকে ধারণ বা সংরক্ষণ করে থাকে। এটি একগুচ্ছ ফ্লিপ-ফ্লপ এর গেইট-এর সমন্বয়ে গঠিত সার্কিট, যেখানে প্রত্যেকটি ফ্লিপ ফ্লপ একটি করে বাইনারি বিট ধারণ করে থাকে ।
শিফট রেজিস্টার কী?
বাইনারি ডেটাকে 1 বিট ডানে বা বামে বা উভয় দিকে সরানোর জন্য যে রেজিস্টার ব্যবহৃত হয়, তাকে শিফট রেজিস্টার বলা হয় ।
কাউন্টার কী?
কাউন্টার হলো এমন একটি সিকুয়েন্সিয়াল সার্কিট, ফ্লিপ-ফ্লপ ও লজিক গেইটের সমন্বয়ে গঠিত সার্কিট এবং য ইনপুট পালসের সংখ্যা গুণতে পারে।
মোড নম্বর কী?
একটি কাউন্টারের প্রথম ধাপ থেকে শুরু করে আবার প্রথম ধাপে ফিরে আসতে যতগুলো ধাপ প্রয়োজন হয়, তাকে ঐ কাউন্টারের মোড নম্বর বলে।
অ্যাসিনক্রোনাস কাউন্টার কী?
যে কাউন্টারে একটি ফ্লিপ ফ্লপের আউটপুট অন্যটির ক্লক পালস্ হিসেবে ব্যবহৃত হয়, তাকে অ্যাসিনক্রোনাস কাউন্টার বলে।
রিপল কাউন্টার কী?
যে ফ্লিপ ফ্লপের অবস্থান পরিবর্তনের সাথে সাথে অপর ফ্লিপ ফ্লপকে প্রভাবিত করে, তাকে রিপল কাউন্টার বলে।
ফ্লিপ ফ্লপ কী?
ফ্লিপ-ফ্লপ হলো লজিক গেইট দিয়ে তৈরি এক ধরনের ডিজিটাল বর্তনী, যা এক বিট তথ্য ধারণ করতে পারে। প্রতিটি ফিপ-ফ্লপে এক বা একাধিক ইনপুটের জন্য দুটি আউটপুট পাওয়া যায়।
